Как проверить пускозащитное реле холодильника и узнать, нуждается ли оно в замене?

Как проверить пускозащитное реле

Всем, кто пытался самостоятельно ремонтировать свой домашний холодильник, неоднократно приходилось слышать, что во многих неполадках виновато пускозащитное реле.

Так, на пусковое реле принято возлагать ответственность за некорректный пуск холодильника с третьего-четвертого раза, за нежелание холодильника включаться и за некоторые другие грехи помельче.

Всем, кто пытался самостоятельно ремонтировать свой домашний холодильник, неоднократно приходилось слышать, что во многих неполадках виновато пускозащитное реле.

Так, на пусковое реле принято возлагать ответственность за некорректный пуск холодильника с третьего-четвертого раза, за нежелание холодильника включаться и за некоторые другие грехи помельче.

Как же проверить работоспособность реле и снять с него все обвинения? Или, наоборот, убедиться в его неисправности, чтобы потом с легким сердцем поменять на новое и больше не сомневаться в нормальной работе холодильника?

Вы уже знаете, что перед проверкой внутренностей холодильника следует убедиться, что электричество доходит до вашего холодильного устройства. Вдруг проблема именно в розетке? Убедились, что дело не в ней? Тогда можно приступать к проверке реле.

Как проверить пускозащитное реле

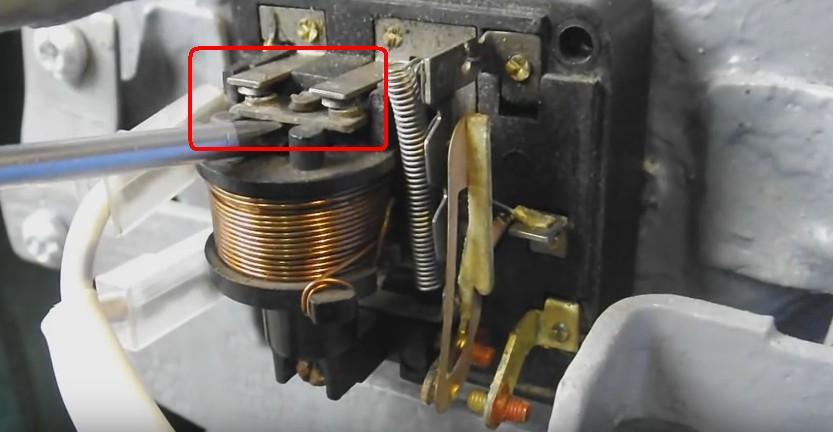

Контакты пускового реле

Начать следует с контактов пускового реле. Во-первых, это самая доступная для внешнего осмотра часть. Во-вторых, при загрязненных или окислившихся контактах нормальная работа реле не возможна.

В нерабочем положении контакты верхней и нижней группы разомкнуты, а пластинка с контактами свободно лежит на катушке реле. Поэтому осмотр, а при необходимости зачистка контактов наждачкой труда не составит. Обратите внимание на нижнюю контактную группу: быть может, пластинку следует подогнуть для более плотного примыкания или же, наоборот, отогнуть, чтобы защита не срабатывала слишком рано.

Как проверить пускозащитное реле

Шток пускового реле

Теперь приподнимите верхнюю пластинку с контактами и осмотрите направляющий шток. При наличии ржавчины и загрязнений обработайте деталь любым антикоррозийным раствором против ржавчины и добейтесь плавного хода пластинки.

В противном случае она не будет успевать подняться за отведенные для пуска двигателя 2-3 секунды. Это тот случай, когда запуск компрессора происходит с перебоями, и вы вынуждены слушать многократные попытки запуска мотора.

Шток пускового реле

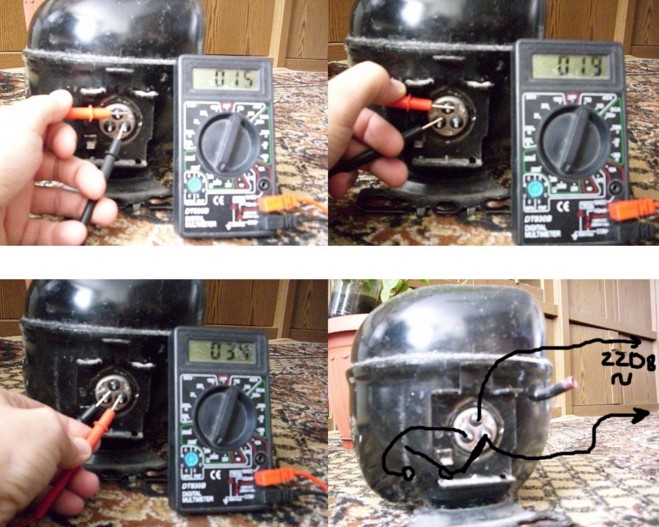

Проверить обмотки компрессора

Если с контактами и штоком всё отлично, то далее стоит выяснить, поступает ли напряжение на реле.

Для этого нужно снять реле и прозвонить контакты двигателя попарно: правый и левый, верхний и правый, верхний и левый. Должны появиться значения в Омах в допустимых пределах для вашего компрессора.

Если появляется показатель OL, то это значит, что напряжение на реле не поступает, и искать поломку следует в моторе-компрессоре.

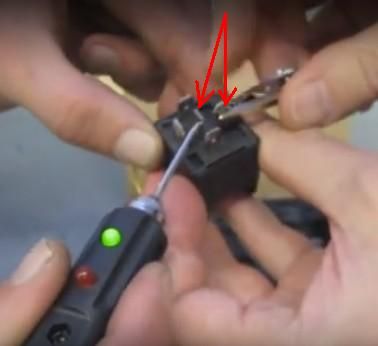

Прозвонить реле

Проверить обмотки компрессораЕсли контакты в порядке, напряжение поступает, а реле не работает, тогда следует прозвонить само пускозащитное реле. Если вы убедитесь, что реле рабочее – значит, нужно более внимательно проверить прочие узлы и механизмы холодильника (например, термостат), чтобы найти причину неполадок.

Если же тестер покажет отсутствие сигнала при прозвонке реле, то такое реле следует заменить. Ремонтировать его нежелательно – это очень тонкий механизм и любая неточность чревата дальнейшими поломками и даже возгораниями.

К тому же пускозащитное реле на ALM-zapchasti обойдется вам по доступной, почти оптовой цене. А уж если вы сумели самостоятельно снять реле, то, купив точно такое же, с легкостью установите его на ваш холодильник без посторонней помощи.

Кстати, проверить работоспособность только что приобретенного реле можно тем же способом, которым вы проверяли старое реле холодильника (последний пункт). Надеемся, что теперь сможете проверить пускозащитное реле холодильника и узнать, нуждается ли оно в замене. И теперь ремонт холодильника пойдет быстрее и эффективнее.
