Принцип действия пускозащитного реле холодильника и как его учитывать при ремонте

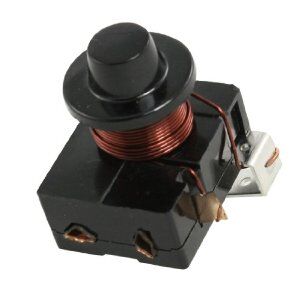

Пускозащитное реле холодильника

Холодильник – довольно-таки насыщенное автоматикой устройство. И для того, чтобы отрегулировать возникшую неполадку, пусть даже мелкую, нужно иметь хотя бы некоторое представление о принципах работы каждого узла и агрегата. Сегодня мы решили поговорить о функциональном назначении пускозащитного реле холодильника. А нашими консультантами по данному вопросу выступят специалисты интернет-магазина запчастей к бытовой технике ALM-запчасти.

Холодильник – довольно-таки насыщенное автоматикой устройство. И для того, чтобы отрегулировать возникшую неполадку, пусть даже мелкую, нужно иметь хотя бы некоторое представление о принципах работы каждого узла и агрегата. Сегодня мы решили поговорить о функциональном назначении пускозащитного реле холодильника.

А нашими консультантами по данному вопросу выступят специалисты интернет-магазина запчастей к бытовой технике ALM-запчасти.

Знание принципов действия пускозащитного реле вам очень пригодятся, если ваш холодильник вдруг стал запускаться с перебоями.

Например, со второй-третьей попытки или, вообще, через раз. Как уже можно догадаться из названия, пускозащитное реле некоторым образом участвует в запуске работы мотора-компрессора после предусмотренного технологическим циклом перерыва в работе холодильника.

Принцип действия пускозащитного реле

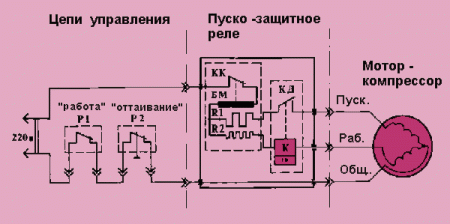

Принцип действия пускового реле холодильника достаточно прост. Когда температура внутри камеры падает ниже заданной терморегулятором, то контакты терморегулятора замыкаются. В этот момент реле получает сигнал на запуск мотора-компрессора. Как правило, вместе с пусковым реле в том же корпусе находится тепловое защитное реле, которое защищает мотор от перегрузок и перегревания. Такое реле и называется пускозащитным.Схема пускозащитного реле холодильника

При нормальной работе холодильника выше описанный процесс занимает примерно две секунды. Если за эти пару секунд мотор почему-либо не запустился, то срабатывает защита и мотор уже не запустится. Во всяком случае, пока не получит новый сигнал к началу работы. Далее компрессор работает до тех пор пока температура не достигнет заданной терморегулятором. По достижению нужной температуры срабатывает температурный датчик, контакты пускозащитного реле размыкаются и компрессор останавливается.

Когда же температура в камере вновь повысится сверх заданной, то весь цикл начинается по новой. Терморегулятор подает сигнал реле, контакты реле замыкаются, образуя замкнутую электрическую цепь, по которой электродвигатель получает электропитание. В момент пуска компрессор потребляет ток в 3-5 раз выше номинального. Это нужно, чтобы разогнать двигатель до рабочего состояния. Вот на это как раз и уходят те самые пару секунд, о которых шла речь выше.

Одновременно с запуском двигателя холодильника начинает нагреваться защитная пластина, вмонтированная в корпус пускозащитного реле. Если двигатель никак не запускается, то через несколько секунд пластина нагреется до температуры, при которой она начинает деформироваться (выгибаться) и размыкает контакты защитного теплового реле. Это и есть принцип срабатывания защитного механизма пускозащитного реле.

Как не сложно догадаться, следующая попытка запуска мотора-компрессора может быть предпринята системой лишь тогда, когда защитная пластина остынет и вернется в прежнее состояние и замкнет контакты теплового реле. Если последующие попытки запуска холодильника также окажутся неудачными – видимо, случилась поломка пускового реле. Эта деталь считается не ремонтопригодной, поэтому вышедшее из строя пускозащитное реле придется менять.

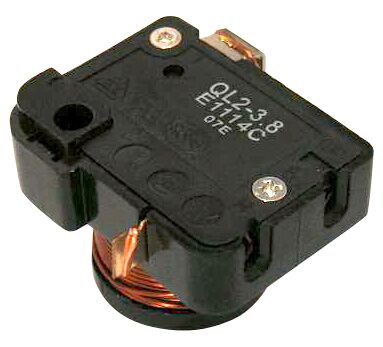

Причина поломки холодильникаЗамена пускозащитного реле в холодильнике

Как проверить исправность пускозащитного реле

Но не спешите покупать новую запчасть сразу. Сначала попытайтесь проверить исправность пускозащитного реле. Посмотрите, чтобы не было нарушено крепление. По правилам пускозащитное реле должно быть закреплено точно вертикально (ориентир – метка). Только так сердечник реле при получении сигнала тянется быстро, за те самые плановые пару секунд, и замкнет контакты цепи.

Если крепление не было нарушено – значит, нужно проверить само реле. То есть снять пускозащитное реле и «прозвонить» контакты. С основным массивом модификаций реле сориентироваться несложно, так как там всего одна пара контактов. А вот некоторые модификации – например, LS-08B и РТК-Х - имеют две пары контактов. Поэтому, при неисправности одной пары, цепь замыкается через планку контактодержателя.

Если где-то цепь «не прозванивается», то можно попробовать зачистить контакты и протереть их спиртом. В пускозащитном реле модификации РТП-1 можно попробовать подогнуть планку контактодержателя, чтобы цепь замыкалась плотнее, а контакты не расходились. Если же все эти ухищрения не привели реле в рабочее состояние – значит, нужно покупать новое! Или сначала проверить работу мотора-компрессора. Но это уже задача для квалифицированных мастеров сервисных служб. Самостоятельно вмешиваться в устройство электродвигателя специалисты Интернет-магазина ALM-запчасти не рекомендуют!
